玻璃作为一种广泛应用于建筑、汽车、电子等领域的关键材料，其表面质量直接影响产品性能与使用寿命。在生产、运输等环节，玻璃表面易出现气泡、划痕、斑点等缺陷，如何高效、精准地识别这些缺陷成为质量检测的核心问题。Ansys Speos作为一款光机设计一体化的光学软件，通过建模、仿真与结果分析的完整流程，为玻璃表面缺陷的识别与评估提供了强大的技术支持。

一、玻璃表面缺陷分析的挑战与Speos的解决方案

玻璃表面缺陷的传统检测方式主要依赖人眼视觉或光学镜头拍摄，但存在诸多局限：人眼的分辨能力受观察距离、角度、环境光等因素限制，而镜头的成像效果则与焦距、视场角（FOV）、像元尺寸等参数密切相关。这些变量相互作用，导致缺陷识别的准确性和一致性难以保证。

Ansys Speos通过光学仿真技术突破了这些限制，其核心优势在于：

可建模微纳米级缺陷，复现真实场景中的光学特性；

支持人眼视觉与虚拟相机（Camera Sensor）的双维度仿真，全面评估缺陷的可识别性；

能系统分析观察距离、角度、环境光、设备参数等变量对缺陷识别的影响，为检测方案优化提供数据支撑。

二、Speos玻璃表面缺陷分析的核心流程

1. 缺陷建模：复现微纳级瑕疵

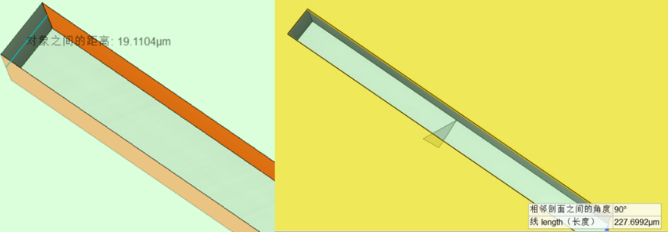

在Speos中，可通过参数化建模创建模拟缺陷。例如，在案例中构建了宽度19μm、长度227μm、深度15μm的沟槽缺陷，精 确还原了玻璃表面划痕的几何特征。这种建模方式能灵活调整缺陷的尺寸、形状及分布，为后续仿真提供可靠的物理模型。

2. 人眼视觉仿真：模拟真实观察场景

人眼的缺陷识别能力受限于生理特性，其分辨极限角约为1分（在明视距离25cm处，最小可分辨线距离约0.1mm）。Speos通过以下步骤实现人眼视觉仿真：

环境光设置：定义光照条件（如北京时间上午10:00的自然光），模拟实际检测环境；

探测器配置：采用VR Sensor中的Observe Sensor模拟人眼，设置观察距离（如2.5mm，适配微纳级缺陷的近距离检测）；

结果分析：通过对比缺陷与玻璃基体的光学属性差异（如反射率、透光率），评估不同观察角度下的缺陷可视性。仿真结果显示：当缺陷与玻璃属性差异较大时，正视情况下缺陷更易识别；而观察角度过大（如倾斜角度超过一定范围），缺陷可能因视角过小而难以分辨。

3. Camera Sensor仿真：突破人眼局限的精密检测

相比人眼，相机镜头具有更高的分辨率（像元尺寸可达微米级），能识别更小的缺陷。Speos的Camera Sensor功能通过以下步骤实现精准仿真：

虚拟相机参数配置：导入镜头数据（如焦距、FOV、畸变系数），定义像元尺寸、光谱响应等参数，还原真实相机的成像特性；

多变量仿真分析：

观察距离：距离越近（如2.5mm vs 30mm），缺陷的可视宽度越大，识别难度越低；

拍摄角度：角度越接近正视（如15° vs 75°），缺陷成像越清晰，倾斜角度过大会导致可视宽度缩小；

视场角（FOV）：FOV越小（如3° vs 24°），缺陷在成像中的占比越大，更易被识别；

环境光：强光环境下缺陷与背景的对比度更高，可识别性增强。

系统级评估：结合三维场景与光度学、色度学分析，全面评估镜头的成像质量，快速定位影响缺陷识别的关键参数。

三、仿真结果的核心结论与应用价值

通过Speos的仿真分析，可总结出玻璃表面缺陷识别的关键规律：

缺陷与玻璃表面的光学属性差异越大、环境光越强，缺陷越易被识别；

对于相机检测，观察距离越近、拍摄角度越接近正视、FOV越小，识别效果越优；

相机的分辨能力远超人眼，适合微纳级缺陷的高精度检测。

这些结论为实际生产中的质量检测方案优化提供了重要指导：例如，可根据缺陷尺寸选择合适FOV的镜头，通过调整检测距离与角度提升识别效率，或通过增强环境光对比度降低漏检率。

Ansys Speos凭借强大的光学仿真能力，实现了玻璃表面缺陷从建模到检测评估的全流程数字化分析。无论是模拟人眼视觉的常规检测场景，还是借助虚拟相机突破物理局限的精密检测，Speos都能精准捕捉缺陷的光学特征，量化分析各类变量的影响，为玻璃质量检测的方案设计与优化提供科学依据。在追求高精度、高效率质量控制的工业场景中，Speos正成为提升玻璃缺陷检测水平的关键工具。
