本文展示了如何创建XMP测量模板，以及如何创建和应用全局规则，Speos的仿真运算结果为*.XMP格式，内部包含光学仿真数据运算的结果信息。打开XMP仿真记过后，可以编辑使用template测量模板文件。通过使用全局规则的XMP测量模板，就可以在不同的项目中重复使用模板的测量项目，从而节省大量时间。可以利用全局规则来创建XMP模板，这些模板可以帮助验证模拟是否满足内部或法规要求。
步骤1：认识XMP结果中的测量工具

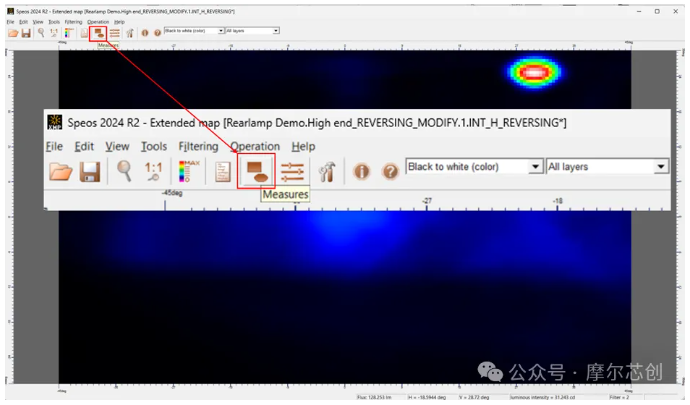

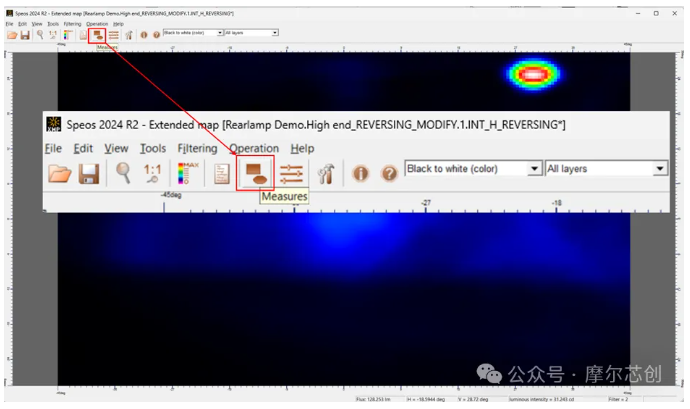

打开仿真创建的XMP结果文件。点击Measure按钮。它将打开一个新窗口，可以在其中创建测量内容并将其导出为模板。

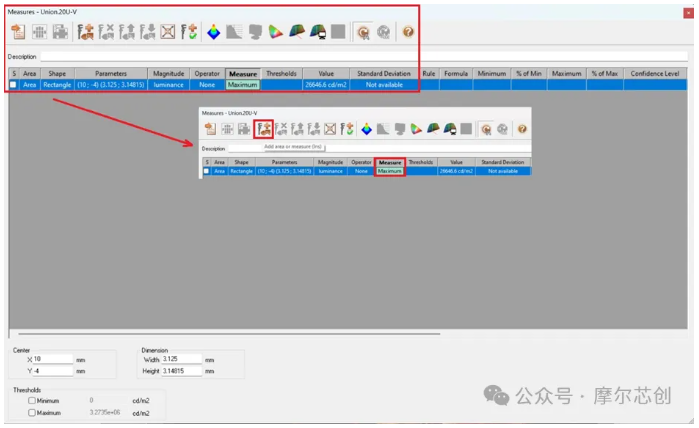

单击Add area按钮来创建新的测量行，在测量行下，用户可以选择改变区域的形状，区域的参数（区域中心和区域的整体高度和宽度），以及测量值（最大值，最小值，平均值等）。Threshold列可用于为特定测量设置要考虑的最小或最大阈值。

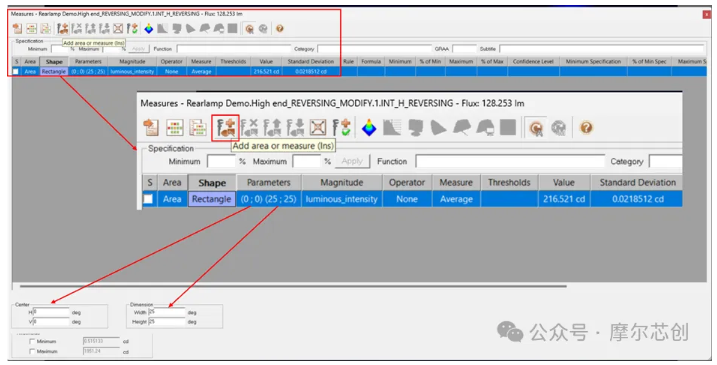

添加新区域测量行：首先单击“Shape形状”列，并点击“add area or measure添加区域或测量”按钮。
添加同一区新的测量项，首先单击“measure测量”列并按“add area or measure添加区域或测量”按钮。
形状：当选择形状时，会出现一个下拉列表，显示可供选择进行测量的不同选项，包括使用矩形，圆形，线、点、折线等选项。
测量：当选择测量时，会出现一个下拉列表，显示不同的测量选项，如最大值，最小值，平均值，对比度等。

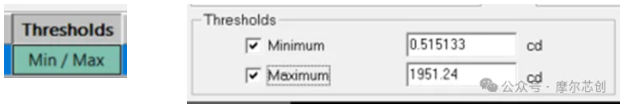

阈值：左下列显示了最小和最大阈值选项，用户可以在其中输入值。
步骤2：全局规则应用

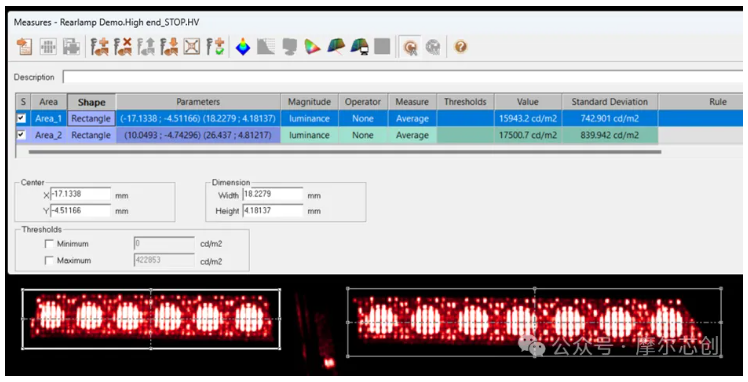

在本例中，创建了两个区域，它们将用于全局规则。它们分别被重命名为“Area_1”和“Area_2”。
要创建一个全局规则，首先在本例中单击“Area_1”或者Area_2，然后单击 为全局规则创建一个新行，不包含任何的内容。
在“Rule”列中，可以指定规则的名称，例如“加法”，“减法”，“除法”等或者是其他名称。
在“Formula”列允许指定将用于计算的公式。计算值将反映在“Rule”列中。请注意，“Rule”一栏的名称不允许使用空格或点。
为了写公式，必须遵循特定的格式。将变量拉入公式的标准做法是’Area_Name.Magnitude_type.Measure_type ’或‘ Area_Name.Measure_type ’。
在本例中，变量名将是Area_1.luminance.Average‘或’ Area_1.Average，和Area_2.luminance.Average‘或’ Area_2.Average。其中 ‘ Area_1 ’和‘ Area_2 ’是用户给出的区域名，Magnitude是亮度luminance，Measure是平均值Average。

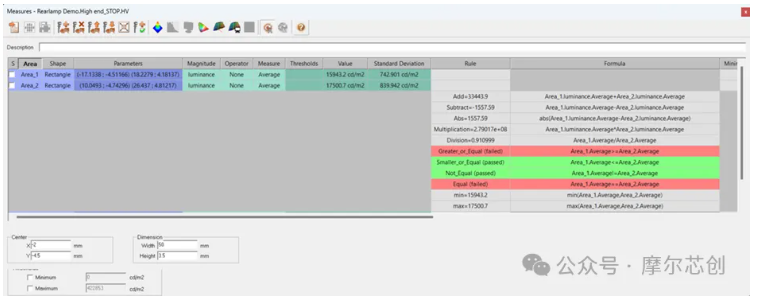

通过使用上述定义的变量，创建了以下加、减、绝对、乘、除等规则，分别展示在formula内容中。
编辑运算定义后，会在Rule显示有通过/不通过标准，将根据公式的结果分别以绿色/红色突出显示行。

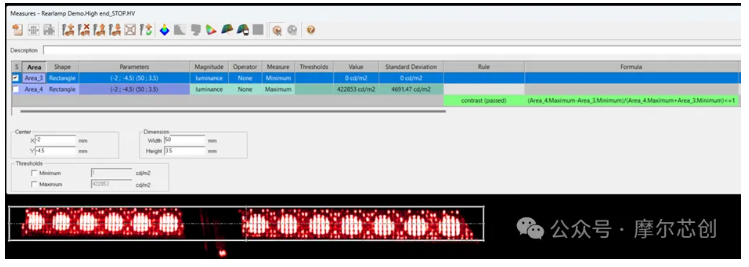

通过将变量与操作数结合并指定目标，可以创建更复杂的公式。在这个例子中，如果同一区域的最小值和最大值，或者是不同区域的最小值和最大值，都可以使用公式Contrast = (max-min)/(max+min)计算对比度值，该值应小于或等于1。

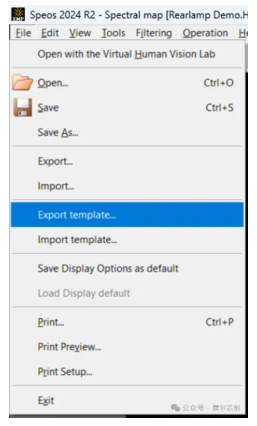

一旦得到可以评估的公式内容，可以转到File -> Export template…以便于其他项目使用，或将其嵌入原来的Speos传感器。
步骤3：使用测量模板

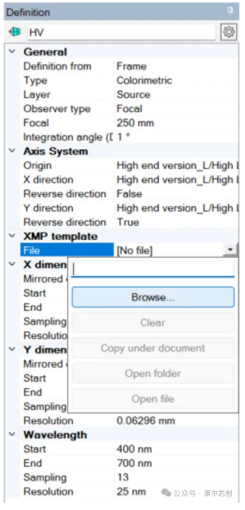

使用模板只需双击传感器进入传感器定义，点击XMP Template -> File ->浏览，选择步骤2导出的模板。重新运行模拟，打开结果（XMP）文件并转到Measure，将看到模板自动应用于XMP，并运行规则以根据结果显示通过/失败。
